【产品用处】

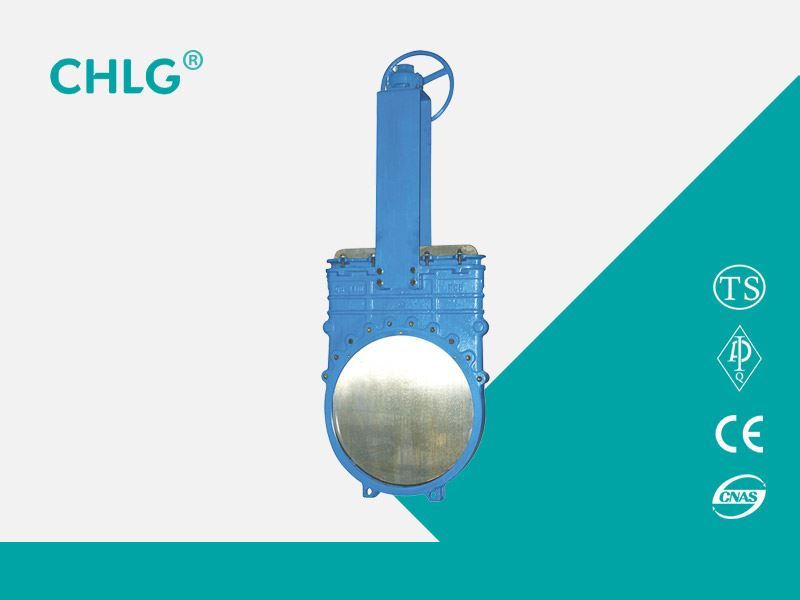

集团出产的刀闸阀宽泛合用于煤炭、滤渣浆、废水、泥浆、污物、纸浆、灰渣浆液等。刀闸阀又称导闸阀 ，刀型浆液阀 ，它的启关件是闸板 ，闸板的活动方向与流体方向相垂直 ，靠能够切割纤维资料的刀刃形闸板来堵截介质 ，闸板有两个密封面,常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板能够做成一个整体 ，叫做刚性闸板；也能够做成能产生微量变形的闸板,以改善其工艺性,添补密封面角度在加工过程中产生的误差,这种闸板叫做弹性闸板。阀体现实上不存在腔室 ，闸板在侧面导向槽内起落 ，并由底部的凸耳紧压在阀座上 ，如需达到较高的介质密封性时 ，可选用O形密封阀座实现双向密封。刀闸阀拥有较幼的装置空间 ，工作压力低 ，不易堆积杂物 ，价值较低。
【驱动方式】
手动 ，链轮 ，电动 ，气动 ，液动 ，伞齿轮 ，电控液动和气液动等驱动方式。刀型闸阀表形：明杆 ，暗杆两种。刀型闸阀材质：铸铁、铸钢、碳钢、不锈钢、衬氟等。刀型闸阀密封：硬密封 ，软密封 ，单面密封 ，双面密封等多种材质密封。
超薄型的刀闸阀以其体积幼、流阻幼、沉量轻、易装置、易拆卸蹬着点解决了通常闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等类阀门的流阻大、沉量大、装置难、占地面积大等的疑难问题。刀闸阀出现后 ，大量的通用堵截类阀门和调节阀门已被之取代。到今天 ，全球刀闸阀的大量是美国和日本。
【产品机能】
1.阀门节造可做当场和远程节造 ，还能够依照用户的要求实现远程地位显示及远程集控。
2.沉量轻：本体选取碳钢造成 ，沉量较传统闸阀沉量减轻约20%-30% ，装置维建方便。
3. 使用该阀门能提高输送管路系统的关关密封机能 ， 有限度地杜绝泄漏 ，对提逾越产效能 ，；せ肪辰鸬交耐贫饔。
4.密封面选取高耐磨 ，耐侵蚀陶瓷资料 ，选取镶嵌技术 ，耐侵蚀性高 ，耐磨性好 ，从而使得阀门寿命长 ，性价比力通常阀门提高10倍。
【产品特点】
1、 提升式的闸板密封面 ，可刮除密封面上的粘着物 ，自动算帐杂物。
2、 不锈钢闸板可预防侵蚀引起的密封泄漏。
3、 硬质全金密封面能保障密封耐磨机能和要求。
4、 阀体密封面没有凹槽 ，不产生积留物 ，能保障开启矫捷。
5、 短结构长度 ，可节俭原料、装置空间也有效支持管路强度。
6、 科学的上密封填料函设计 ，使上密封安全有效 ，经久耐用。
7、 三角形的支架节俭原资料 ，保障必要的力学机能。
8、 阀体上的导向块使闸板正确活动 ，四个挤压块保障闸板有效密封。
9、 阀体加强筋设计提高阀体的强度。
10、 不锈钢阀杆经久耐用 ，双头螺栓使启关更为迅速。
11、 可肆意选用驱动机构。
12、 150以上口径 ，选取全封关结构 ，更能有效开启和预防泄漏。
13、 氟橡胶密封面能达到密封成效,提高使用温度。
14、 橡胶密封面直接硫化在阀体内,不会脱落。
【装置及使用注明】
1. 刀型闸阀装置前须查抄阀门腔内和密封面等部位 ，不允许有污物或砂粒附着；
2. 各衔接部位螺栓 ，要求均匀拧紧；
3. 查抄填料部位要求压紧 ，既保障填料的密封性 ，也要保障闸板开启矫捷；
4. 用户在装置阀门前 ，必须校对阀门型号 ，衔接尺寸及把稳介质流向 ，保障与阀门要求一致性；
5. 用户在装置阀门时 ，必须预留阀门驱动的必要空间；
6. 驱动装置的接线须按线路图进行；
7. 刀闸阀必须定期保养 ，不得轻易碰撞及挤压 ，以免影响密封。
【使用守护】
1、手轮、手柄及传动机构均不允许作起吊用 ，并严禁碰撞。
2、双闸板闸阀应垂直装置（即阀杆处于垂直地位, 手轮在顶部 ）。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减幼开启力 ）。
4、带传动机构的闸阀 ，按产品使用说明书的划定装置。
5、若是阀门经 ？厥褂, 每月至少光滑一次。
【重要表形和衔接尺寸】
|
公称通径 |
重要表形尺寸和衔接尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
D0 |
|
|
PZ73X/H-10C |
||||||||
|
50 |
50 |
160 |
125 |
100 |
16-3 |
4-Φ18 |
285 |
180 |
|
65 |
50 |
180 |
145 |
120 |
18-3 |
4-Φ18 |
298 |
180 |
|
80 |
50 |
195 |
160 |
135 |
20-3 |
8-Φ18 |
315 |
220 |
|
100 |
50 |
215 |
180 |
155 |
20-3 |
8-Φ18 |
365 |
220 |
|
125 |
50 |
245 |
210 |
185 |
22-3 |
8-Φ18 |
400 |
230 |
|
150 |
60 |
280 |
240 |
210 |
24-3 |
8-Φ23 |
475 |
280 |
|
200 |
60 |
335 |
295 |
265 |
26-3 |
12-Φ23 |
540 |
360 |
|
250 |
70 |
405 |
355 |
320 |
30-3 |
12-Φ25 |
630 |
360 |
|
300 |
80 |
460 |
410 |
375 |
30-3 |
12-Φ25 |
780 |
400 |
|
350 |
90 |
520 |
470 |
435 |
34-4 |
16-Φ25 |
885 |
400 |
|
400 |
100 |
580 |
525 |
485 |
36-4 |
16-Φ30 |
990 |
400 |
|
450 |
120 |
640 |
585 |
545 |
40-4 |
20-Φ30 |
1100 |
530 |
|
500 |
130 |
705 |
650 |
608 |
44-4 |
20-Φ34 |
1200 |
530 |
|
600 |
140 |
840 |
770 |
718 |
48-5 |
20-Φ36 |
1450 |
600 |
|
700 |
165 |
910 |
840 |
788 |
50-5 |
24-Φ41 |
1700 |
600 |
|
800 |
190 |
1020 |
950 |
898 |
52-5 |
24-Φ41 |
2000 |
680 |
|
900 |
203 |
1120 |
1050 |
998 |
54-5 |
28-Φ41 |
2300 |
680 |
|
PZ73X/H-16C |
||||||||
|
50 |
50 |
160 |
125 |
100 |
20-3 |
4-Φ18 |
285 |
180 |
|
65 |
50 |
180 |
145 |
120 |
22-3 |
8-Φ18 |
298 |
180 |
|
80 |
50 |
195 |
160 |
135 |
22-3 |
8-Φ18 |
315 |
220 |
|
100 |
50 |
230 |
190 |
160 |
24-3 |
8-Φ23 |
365 |
220 |
|
125 |
50 |
270 |
220 |
188 |
28-3 |
8-Φ25 |
400 |
230 |
|
150 |
60 |
300 |
250 |
218 |
30-3 |
8-Φ25 |
475 |
280 |
|
200 |
60 |
360 |
310 |
278 |
34-3 |
12-Φ25 |
540 |
360 |
|
250 |
70 |
425 |
370 |
332 |
36-3 |
12-Φ30 |
630 |
360 |
|
300 |
80 |
485 |
430 |
390 |
40-4 |
16-Φ30 |
780 |
400 |
|
350 |
90 |
550 |
490 |
448 |
44-4 |
16-Φ34 |
885 |
400 |
|
400 |
100 |
610 |
550 |
505 |
48-4 |
16-Φ34 |
990 |
400 |
|
450 |
120 |
640 |
585 |
545 |
40-4 |
20-Φ30 |
1100 |
530 |
|
500 |
130 |
705 |
650 |
608 |
44-4 |
20-Φ34 |
1200 |
530 |
|
600 |
140 |
840 |
770 |
718 |
48-5 |
20-Φ36 |
1450 |
600 |
|
700 |
165 |
910 |
840 |
788 |
50-5 |
24-Φ41 |
1700 |
600 |
|
800 |
190 |
1020 |
950 |
898 |
52-5 |
24-Φ41 |
2000 |
680 |
|
900 |
203 |
1120 |
1050 |
998 |
54-5 |
28-Φ41 |
2300 |
680 |

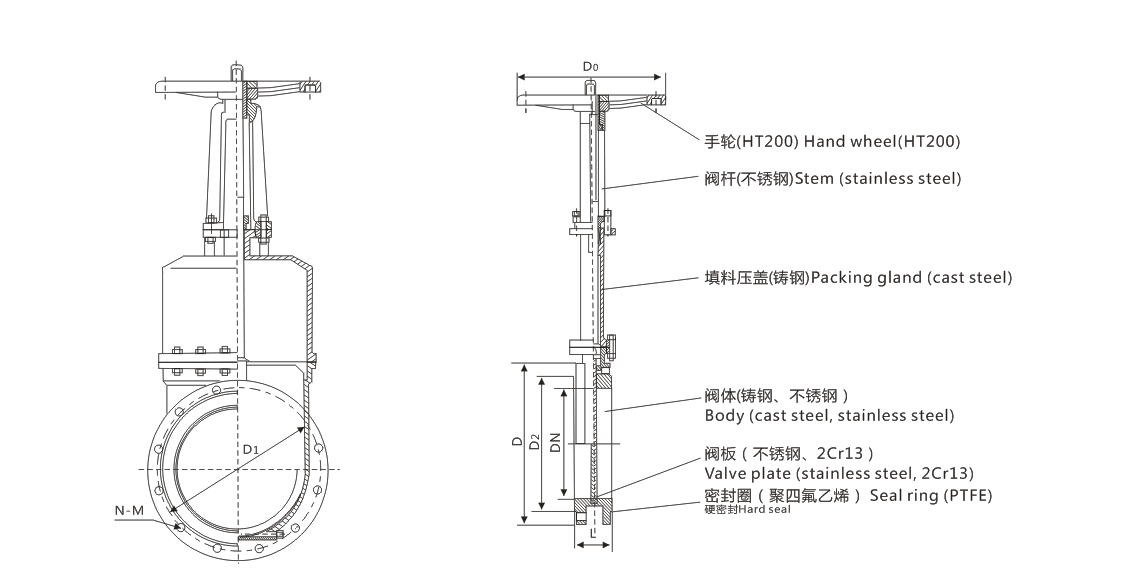

【结构图片】
